Fotografiemodi
- Kleur: vastleggen van basislijnen
- Fluo: controle van de retinale bloedstroom op verstoppingen en lekkages
- FAF: kan bijdragen aan de vroege detectie van veranderingen in het netvlies
- Red-Free: verbetert de zichtbaarheid van retinale bloedvaten, bloedingen, drusen en exsudaten
- Cobalt: biedt een donkere achtergrond om de zenuwvezel laag beter zichtbaar te maken
RGB Kanalen
Naast de optische filters van de CX-1 biedt de RX-software ook de mogelijkheid van een RGB-kanaalfilter. Het rode kanaal is nuttig voor de visualisatie van pigmentafwijkingen, choroïdale scheuren, naevi en kwaadaardige melanomen, wat kan bijdragen aan de vroege opsporing van retinale veranderingen.
Ongeëvenaarde beeldkwaliteit
De uitstekende Canon-optiek en een speciale 24 MP digitale camera zorgen voor de hoogste beeldkwaliteit. Zorgvuldig geselecteerde optische filters leveren optimale resultaten voor fluoresceïneangiografie en FAF.
Canon’s opaciteitsonderdrukking onderdrukt grotendeels de effecten van cataract en andere oculaire opaciteiten in kleurenbeelden.
Eenvoudige bediening

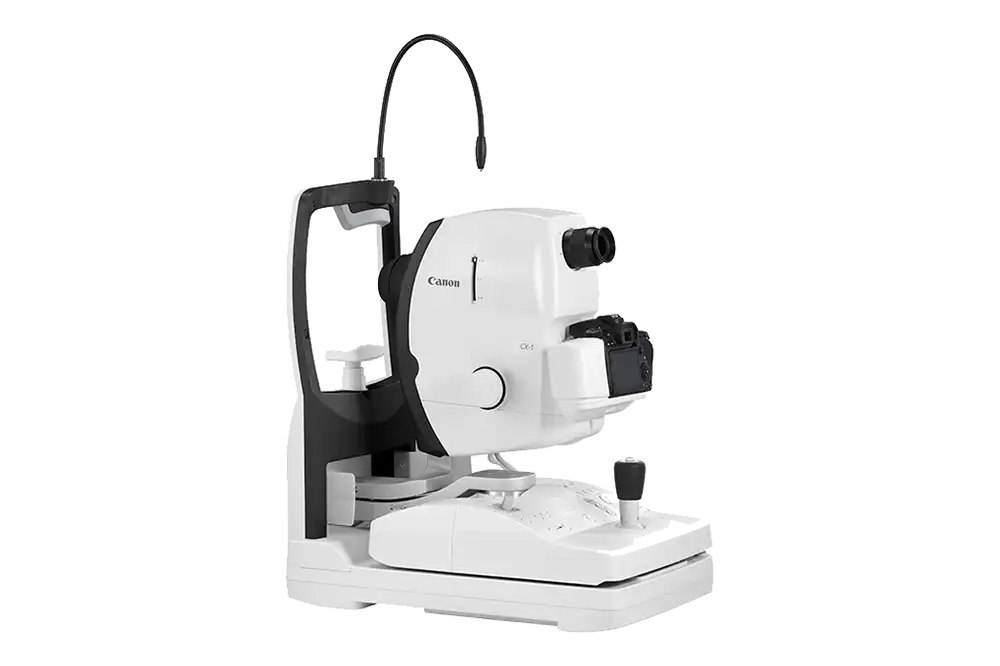

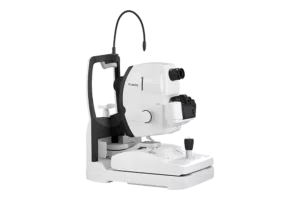

De CX-1 is een compact apparaat dat maximale interactie met de patiënt mogelijk maakt. Door de korte reikafstand kan het ooglid van de patiënt eenvoudig geopend worden. Alle filters zijn gemotoriseerd, net als de kinsteun, die eenvoudig te bedienen is met één druk op de knop.
Automatisch geoptimaliseerde flits
De CX-1 heeft een automatisch geoptimaliseerd flitsbereik, aangepast aan de verschillende fotografiemodi en ISO-instellingen. Dit systeem selecteert automatisch één van de 168 mogelijke flitsinstellingen.
2 Modi: Non-myd & Myd
-
Non-mydriatische modus
De non-mydriatische modus is essentieel voor niet-dilateerbare patiënten, zoals glaucoomverdachten. Kinderen en lichtgevoelige patiënten profiteren ook van het niet-invasieve IRED-observatielicht. In deze modus wordt het observatiescherm van de digitale camera gebruikt, met behulp van onzichtbaar IR-observatielicht. De beeldhoek in deze modus is 45 graden (of 67,5 graden in centrale annotatieweergave).
In deze modus kunnen kleur-, red-free-, cobalt-, fundus-autofluorescentie (FAF)- en zelfs fluoresceïne-angiografie-opnamen gemaakt worden.
-
Mydriatische modus
In deze meer traditionele modus vindt de observatie plaats via de zoeker, waarbij zichtbaar licht wordt gebruikt. Dit biedt een helder kleurenbeeld van het netvlies, met een beeldhoek van 50 graden (of 75 graden in centrale annotatieweergave).
Mozaïekfunctie – widefield
Gebruik de mozaïekfunctie in de RX-software om één breedbeeldveldafbeelding in hoge resolutie te creëren (tot 85 graden). Tot 20 afzonderlijke beelden kunnen gecombineerd worden.
2x Vergroting
De CX-1 is uitgerust met een 2x-knop, waarmee je digitale vergroting kunt toepassen of een afbeelding met een hoek van 30 graden kunt maken.
30 Graden hoek
Een hoek van 30 graden is vereist voor deelname aan studies en samenwerking met de meeste leescentra, zoals DARC, Wisconsin en VRC.
Fundus Autofluorescentie (FAF)
FAF is een diagnostische techniek voor het documenteren van de ophoping van lipofuscine in het retinale pigmentepitheel (RPE). Het is eenvoudig, niet-invasief en kan waardevolle informatie verschaffen voor de diagnose van netvliesaandoeningen.
Sinds de introductie van fluoresceïne-angiografie (FFA) in 1959 hebben oogartsen ontdekt dat zelfs zonder fluoresceïne delen van de fundus onder bepaalde omstandigheden een zwakke fluorescerende gloed vertonen. Deze natuurlijke fluorescentie wordt voornamelijk veroorzaakt door lipofuscine, een fluorescerend pigment dat zich ophoopt in het RPE als een metabolisch bijproduct. De ophoping van lipofuscine neemt normaal toe met de leeftijd, maar kan ook voorkomen bij RPE-celstoornissen.
FAF-beelden visualiseren de ophoping van lipofuscine in het retinale pigmentepitheel (RPE). Gebieden met overmatige lipofuscine-opstapeling zullen hyperfluorescent lijken, terwijl gebieden zonder RPE-cellen hypofluorescent zijn.
Groene Spectrum
De CX-1 gebruikt het groene lichtspectrum om de retina te stimuleren en vangt de emissie op in het geel-oranje spectrum, met behulp van zorgvuldig geselecteerde optische filters. Het gebruik van groen licht biedt meer details in de fovea, terwijl blauw licht vaak wordt geabsorbeerd door maculaire pigmenten.
Groene lichtgolven hebben daarnaast minder last van absorptie door de ooglens, vooral bij cataractpatiënten.
Digitale beeldverwerking
De RX-software kan, zonder dat er nieuwe beelden hoeven te worden gemaakt, een digitaal beeld genereren van de kleurenfoto.
De oplossing maakt gebruik van het originele RAW-beeld van de digitale camera en is gebaseerd op Canon EOS retina-technologie en gepatenteerde beeldverwerkingsmethoden.
De beeldkwaliteit is vrij vergelijkbaar met die van optische filters.
- Negatief reliëf: laat de vaten opvallen.
- Positief reliëf: brengt de oogzenuw naar voren.
- Red-free en kobalt
- Omgekeerd contrast: Inversie van kleuren om de diagnose te vergemakkelijken.
- Overlay: superpositie van 2 afbeeldingen om veranderingen te visualiseren.
- Annotaties: voeg tekst of vorm toe aan de afbeelding.
- Cup/Disc meting: meting van C/D verhoudingen.
- Vergrootglasfunctie: diagnostisch hulpmiddel voor meer detaillering
